达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比：锌铬涂 层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300℃，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。
达克罗最早诞生于二十世纪五十年代末，在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度，这样缓解道路畅通问题，但是紧接而来的氯化钾中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。美国的科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。由此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标MTL-C-87115），到了七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。岛国的日本每年钢铁件腐蚀吨位大，因此她尤其注重防腐技术，达克罗技术又通过日本的改良后，在本国并迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术，中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，现已发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、医疗器械粉末冶金等多种行业。达克罗被引进中国专有控制技术，整套工艺设备采用全过程闭路循环的涂覆方式，革新了传统涂层防腐工艺，杜绝了传统电镀过程中产生的酸、碱、锌、铬等污水废气的排放及污染运。达克罗是经过脱脂—抛丸—涂覆—固化—冷却—成品的工艺过程，使加工体形成鳞片状锌粉、铝粉及金属铬盐组成的银灰色防腐蚀涂层。在金属表面达克罗膜层形成过程中，挥发的物质几乎全部是经过气化的水份，没有任何污染和公害，在工业发达国家中，已广泛地得到应用逐步替代了污染严重的电镀锌、电镀、热浸镀锌、热喷锌、机械镀锌，锌基合金镀层，氧化、磷化等多种传统的表面处理工艺，从根本上减少了环境污染的发生，达克罗技术引进国后，也得到我国政府的大力支持，被列为1999年国家重点环境保护实用技术推广项目（环发[1999]185号文件，项目编号998030）。

达克罗涂液的组成

达克罗涂液种类繁多，但涂液的基本组成可归纳如下：
1． 金属物：由锌、铝等物质组成，主要为超细鳞片状锌、超细鳞片状铝；
2． 溶剂：为惰性有机溶剂，如乙二醇等；
3． 无机酸组分：铬酸等；
4．特殊有机物：为涂液的增粘分散组份，主要成份为纤维素类白色粉末。

达克罗涂层结构及防腐机理

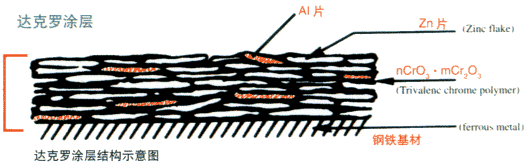

达克罗涂层是由多层金属片迭加而成，主要由微小锌（铝）片及粘合锌片的无机铬化合物组成：无定型的复合铬酸盐化合物(mCrO3·nCr2O3)作为粘结剂与数十层 约0.2um厚、10um大小的鳞片状锌、铝相互结合形成的涂层。工件在经过了除油、除锈处理，要再经300℃左右高温烘烤后形成由锌、铝、铬等组分组成的无机 涂层。固化时，涂层中的水份、有机组分等在挥发的同时，依靠达克罗液中高价铬酸盐的氧化性，对锌、铝和铁基体同时进行钝态保护，形成Fe、Zn、Al的铬酸 盐化合物。由于涂层是与基体直接反应获得的，故防腐蚀层极为致密。涂层在腐蚀环境下会形成无数个原电池，即先腐蚀掉电位较负的Zn、Al片类，才有可能腐蚀 至基体本身。因此，由于铬酸的钝化作用，复合铬酸盐，多层结构的屏蔽效应和即使在有害盐条件下的锌的受控电化学保护作用，以及铝抑制锌析出的作用，使达 克罗涂层显示出较好的耐蚀性。
